一、配料
1.轴：用20号冷拔圆钢加工，，，，加工好后去毛刺，，，，两侧轴承挡同心度误差小于0.025mm。。。。
2.轴承座，，，，内挡圈，，，，外挡圈，，，，挡板等用08F冷压板冲压制成，，，，制品不得有外貌拉毛、破碎、裂纹、地面不一律缺陷，，，，同时需包管内外圆同心度及形状公差尺寸等。。。。
3.密封圈，，，，内密封圈，，，，外密封圈为尼龙注塑产品，，，，外加工验收时需检查其不得有裂纹、飞边和毛刺，，，，密封环处应平整，，，，其局部低凹缺陷不得大于0.5mm，，，，注塑气泡不得大于0.5mm，，，，每平方厘米不得多于2个，，，，总数不得多于5个。。。。在轴向力为1500N时，，，，轴向变形不得凌驾0.5mm。。。。
4.辊皮：用Q235 钢管加工。。。。
5.轴承，，，，挡圈，，，，瓦合等为外购件。。。。

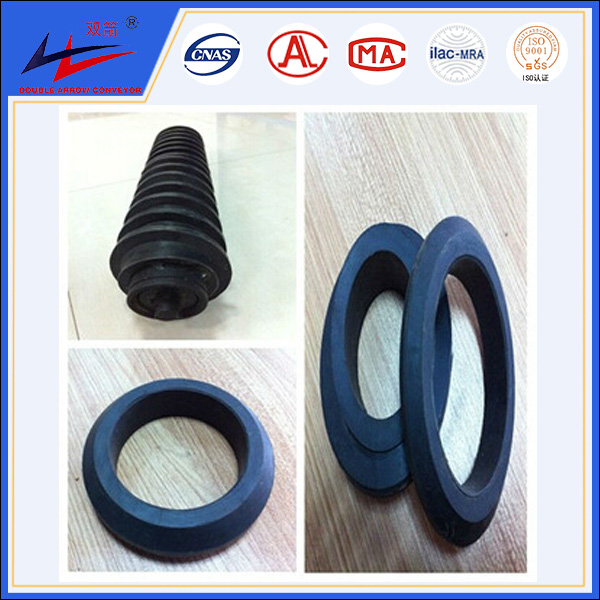

6.橡胶圈，，，，用工业橡胶1260浇制，，，，不允许有气孔、裂纹等缺陷。。。。橡胶-耐-磨-且富有弹性。。。。
二、装配
1.辊件，，，，轴承座焊接在筒皮两侧，，，，焊缝接纳二氧化碳气体�；；；； ；ず富�1.4mm以下J422焊条电弧焊。。。。辊皮与轴承座焊接前应整理清洁，，，，辊皮内部刷防锈漆，，，，焊接无咬边征象。。。。
2.装配时，，，，在轴承前后油室内加满黄油，，，，在密封槽及轴承内应加1/2空间的锂基润滑脂。。。。
3.托辊辊子装配后，，，，在500N轴向压力作用下，，，，辊子轴向位移量不大于0.7mm。。。。带速小于3.15m/s时，，，，辊子外圆径向跳动小于0.7mm。。。。
4.托辊在1米高度水平和笔直跌落试验后，，，，滚子零件应知足以下要求：（1）滚子零件和焊缝不应爆发损伤与裂纹，，，，相配合处不得松动。。。。（2）棍子轴向位移量不应大于1.5mm。。。。
5.装橡胶圈，，，，两侧用挡圈压紧，，，，然后电焊。。。。
6.装配完毕，，，，应坚持转动无邪，，，，装配尺寸在图纸要求规模内。。。。
7.周两侧装置部位用润滑脂保养。。。。
三、除锈及刷漆
1.去掉轧制氧化皮，，，，锈及异物。。。。
2.外露加工非配合面均应涂漆，，，，干膜厚度至少为35um。。。。
3.底漆，，，，中心层漆的涂层不允许有针孔，，，，气泡，，，，裂纹，，，，脱落，，，，流挂，，，，漏涂等缺陷，，，，面漆要求匀称、灼烁、完整
